本文将为您介绍“如何为QSFP-DD800G光模块选择合适的光纤跳线”。方便您在800G数据中心网络互连场景中快速完成链路布线。

三款800G光模块方案介绍—SR8/DR8/2FR4

QSFP-DD800光模块：未来数据中心的新一代解决方案

按照不同的传输距离，800G QSFP-DD光模块被分为SR、DR、FR、LR、ER和ZR这几种类型，可以在单模（SMF）光纤或多模光纤（MMF）上实现不同距离的传输。一般情况下，将两个800G QSFP-DD光模块分别插入对应的交换机端口，再使用一条单模或者多模光纤相连，就可以实现800G的传输速率。但是，对于800G QSFP-DD光模块来说，同一类型的光模块不同厂家之间光口类型可能存在一定的差异。

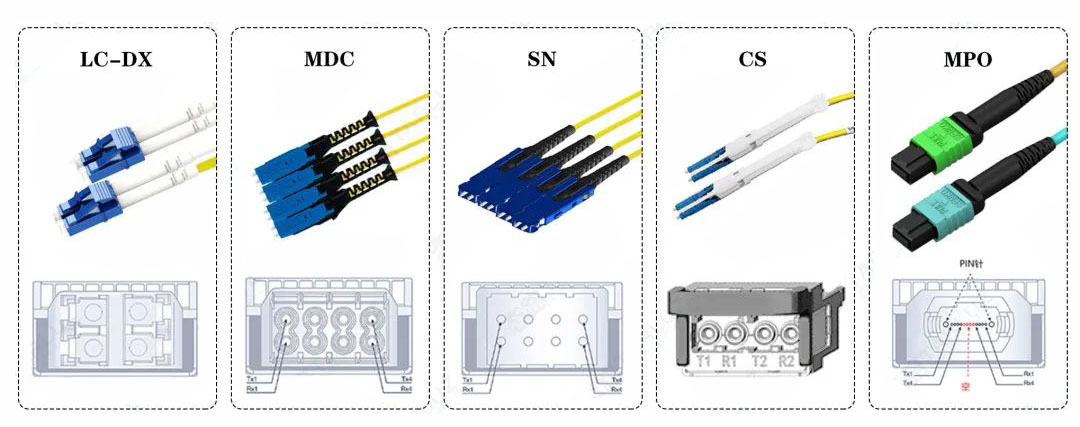

800G QSFP-DD光口类型

800G QSFP-DD光模块光口类型主要分为双工LC接口、VSFF接口（SN、CS和MDC）和MPO（MPO-12、MPO-16）光接口。

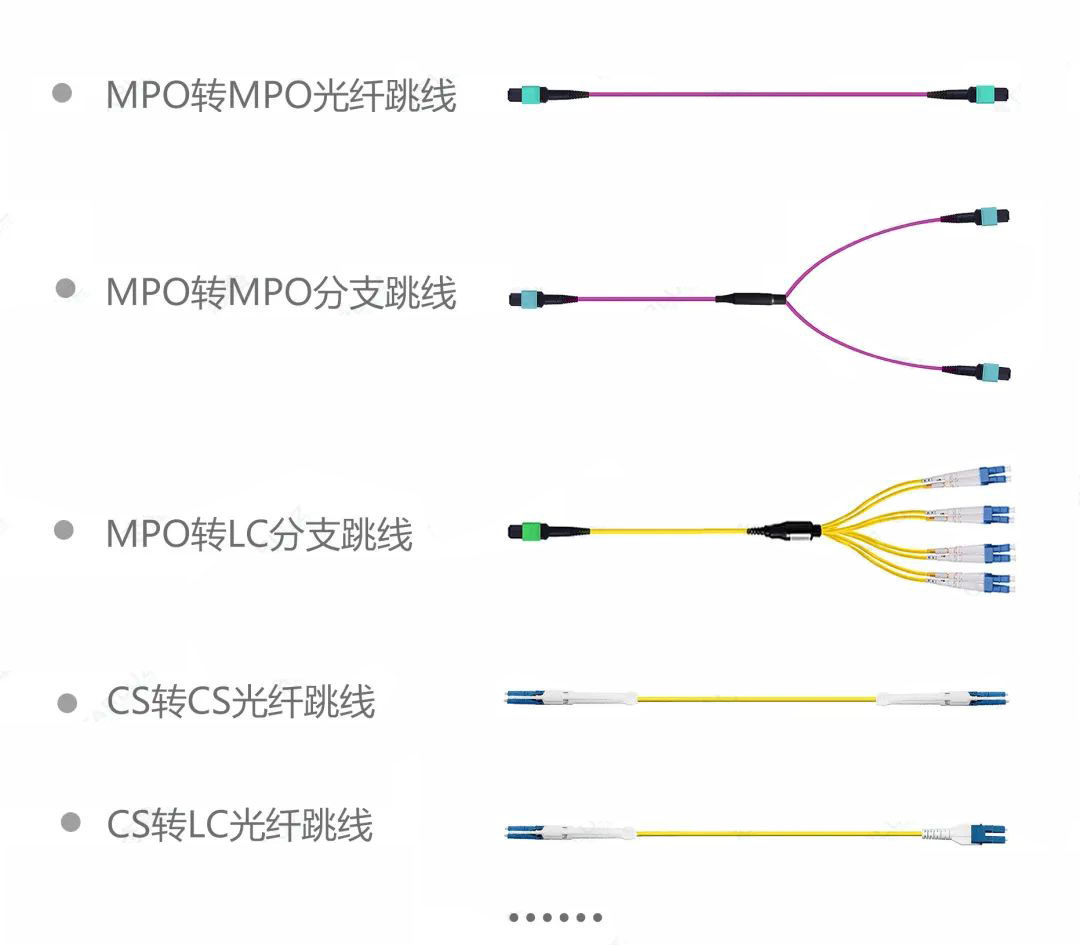

为800G光模块选择跳线的几个注意点

传输模式：根据光模块的传输模式可以选择单模光纤跳线和多模光纤跳线（OM3、OM4或OM5）。

光纤跳线极性：对于网络链路来说，必须保证发射端与接收端相连接，信号才能正确传输。在高密度综合布线中，由于MPO光纤跳线由多根纤芯组成，纤芯排列位置不同极性也不同。因此，必须高度重视MPO光纤跳线极性选择问题（TIA标准定义了Type A、Type B和Type C三种极性）。

公母头问题：MPO光纤跳线公头连接头有两个PIN针，而母头连接头则没有。MPO连接器之间的连接是通过PIN针进行精确对准的，相互连接的两个MPO连接器必须为一公一母。

链路损耗：光纤链路损耗的规划对于综合布线来说是非常重要的。链路损耗值必须在功率预算之内时，链路才能正常运行。
